↑いろいろな髪の毛を作ってきたけれど、もう一つ思いついたので検証してみる。



ポリゴンで髪の毛を作ったのは、実際には一つだけ。

それもまだ修正でききっていないけれど↓



今のところ、実際には↑これが一番早いかな、と思う。

なれたらサクサク短冊を植えていけるし

Shadeからポリゴン→Daz Studioで使えるアイテムにするセオリーもできた。



でも、できたらもっと早くパパッと作ってしまいたい。


タイトルにある通り

shade12の『ヘアーサロン』で大雑把に髪の毛ポリゴンを生やし

それをMayaに読み込んで、nClothにして重力を掛ける。




Maya作業

ヘアーサロンは、一つのメッシュに対して生やした方がらくなので

頭部分を抽出して、スカルキャップを作る。

20140221_D  Create3D103820140221_D  Create3D1041



Shade作業。

20140221_D  Create3D1039



ヘアーサロンに入る。

20140221_D  Create3D1040



長髪を生やす。

20140221_D  Create3D1043

↑はMayaで言うところのカーブ。

ヘアーサロンは不安定なので、ここでスタイリングはせずに、カーブを書きだす。

↓カーブなので、ラインしか表示されない。

20140221_D  Create3D104420140221_D  Create3D1045

これって、『カーブ』なのなら、Mayaで使えるんじゃない? と、FBXで書きだしてみた。

20140221_D  Create3D104620140221_D  Create3D1047

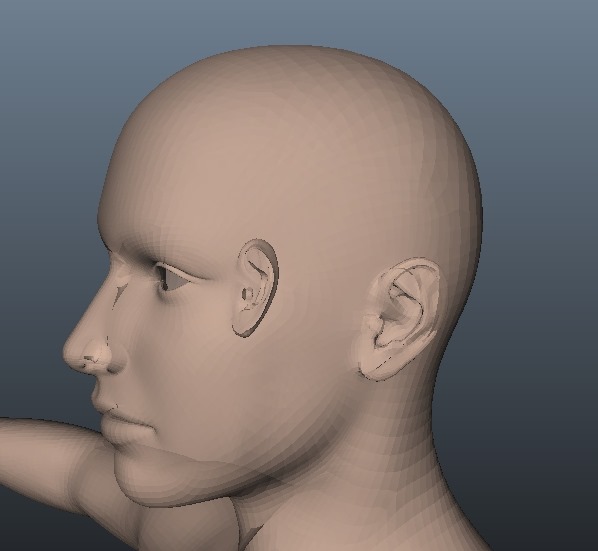

とりあえず、表示されない。

20140221_D  Create3D104820140221_D  Create3D1049

Shadeでポリゴンにして書きだすことにする。



MayaのnHairーでカーブ作って、それをポリゴンにするのと同じ作業な気がする。

あとで、Mayaでも検証してみよう。



ヘアの形状化をすると、カーブを挟んで二列のポリゴンになる。

20140221_D  Create3D1050

20140221_D  Create3D1051

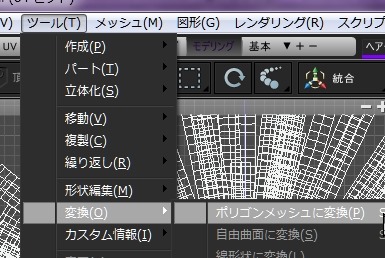

↑はまだ、ポリゴンではない(線形状-ベジェ曲線)ので、ポリゴンメッシュに変換する↓

20140221_D  Create3D105220140221_D  Create3D1053

もう十分こまかいので、分割せずにこのまま書きだす。

すると、↑の枡目一つが、ポリゴン一枚になる。



何も触らずに出力。

20140221_D  Create3D105420140221_D  Create3D1055

スカルキャップと髪の毛を選択してOBJで書き出し。

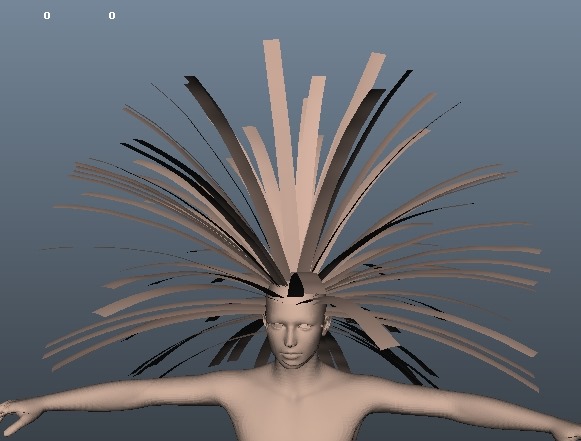

Maya作業

20140221_D  Create3D1056



髪の一本一本が太いなぁ。

20140221_D  Create3D1057

短冊の密度は増やせますが、短冊一本の細さは変えられないのかな?



コンストレインしなきゃどうにもならないのはそうだけど

メッシュに突き刺さってくれているとましかな、と思っていたら

ほとんどスカルキャップに髪の毛が突き抜けていない。

20140221_D  Create3D1058



コンストレインせずにnClothシュミすると、案の定、ごそっと抜ける。

20140221_D  Create3D106020140221_D  Create3D1059



ごそっ

20140221_D  Create3D1061



でも、コンストレインって、髪の根元全部にやらなきゃいけない……





スカルキャップを拡大して、髪の根元をキャップに埋める。

20140221_D  Create3D106220140221_D  Create3D1063

キャップは衝突設定してるんだから、抜けていかない筈なんだけど……



ごそっ……

20140221_D  Create3D1064



仕方ないので、髪の根元のエッジを選択してコンストレインした。

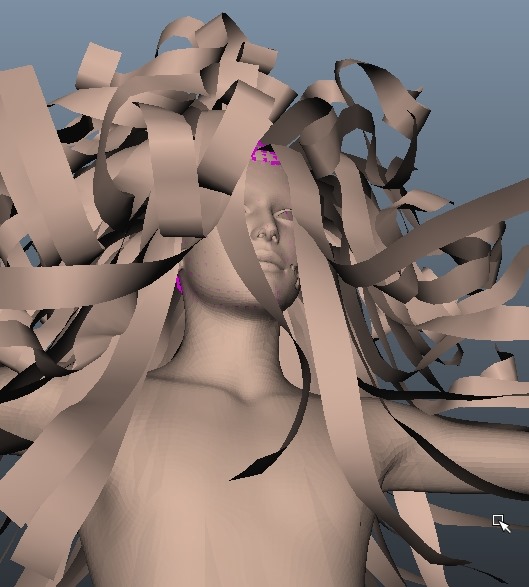

上手くいったので、顔にかからないようにShadeをつけてシミュレーション。

20140221_D  Create3D106720140221_D  Create3D1068



髪を柔らかく設定するの忘れてた。

20140221_D  Create3D1069



アホ毛ががんばっておる。

20140221_D  Create3D1070

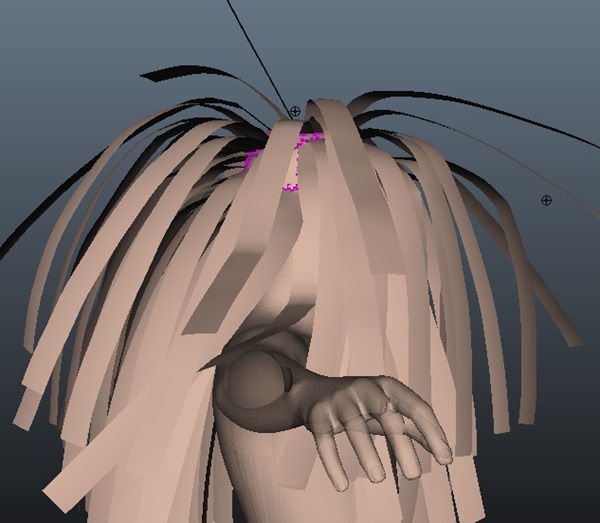

根元が固い。

20140221_D  Create3D1071



数値メモ。

20140221_D  Create3D1072

20140221_D  Create3D107320140221_D  Create3D107420140221_D  Create3D1075



綺麗に落ちています。

20140221_D  Create3D107620140221_D  Create3D1077

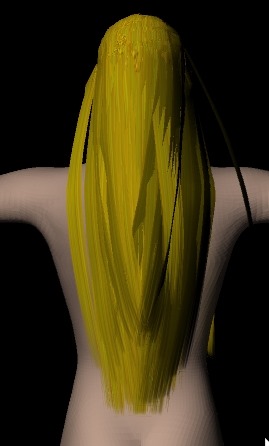

テクスチャを付けてみました。

20140221_D  Create3D107820140221_D  Create3D1079

ラップが使えるので、トリムも綺麗にかかってくれました。

毛先キレイキレイ♪



下向きの風で下ろしたので、毛先が腰の辺りにまとまってしまっています。



でもまぁ、自分で、髪を下ろしたカーブを作るより、よっぽど簡単です。

この下ろした所からセットを開始すればいいわけですから。





なので、↓この最初の時点で、頭頂部の生え際を整えてからシュミすれば

ロングヘアのセッティングははるかに楽になります。

20140221_D  Create3D1056


どこからリンクされているのか知らないけれどこういうPDF見つけたので貼っとく。

nClothの高度なテクニック





20140221_D  Create3D108020140221_D  Create3D1081



髪自体にも衝突設定があるはずなのに、メッシュを互いに突き破っているのはなぜ?

20140221_D  Create3D108220140221_D  Create3D1083

ああ

そういや、nClothって、nCloth同士が重なると、おかしくなることがあったな



ストレス掛けると逃げちゃうっぽい。

これをどうにかする方法も見つけたい。





メッシュが大きいと思ったけど、この大きさならまぁ、我慢できるレベル。

20140221_D  Create3D108420140221_D  Create3D1085

顔がアップになったときのために、顔まわりのメッシュだけ小さくしておけば十分そう。



ただ、この長さだと、トリムが不都合。

毛先は綺麗だけれど、毛先が消えるまでの長い部分が若布みたい。



髪の毛の一番上の部分と下の部分、前髪を分けてDaz Studio4.6.2に出力し

気になったら、上の髪(カメラに入りやすい髪)だけを分割できるようにすればいいね。

髪の下になる部分まで分割する必要ないわけだから。


スクショ撮るの忘れたけど

『ローカルの風』って、タイムラインで使えるんだね。



cache作成で、後ろに向けて髪を吹き上げて

100コマでキャッシュを止めて、そこから風をゼロにして

そのままキャッシュを再開したら、

後ろになびいた髪が下に落ちた。

こんなことできたんか。



20140221_D  Create3D108620140221_D  Create3D108720140221_D  Create3D108820140221_D  Create3D1089



↓風を使わなかった時。↑風を使ったとき。

20140221_D  Create3D108020140221_D  Create3D1081

風を使ったときの方が、メッシュのランダム具合が素晴らしい♪

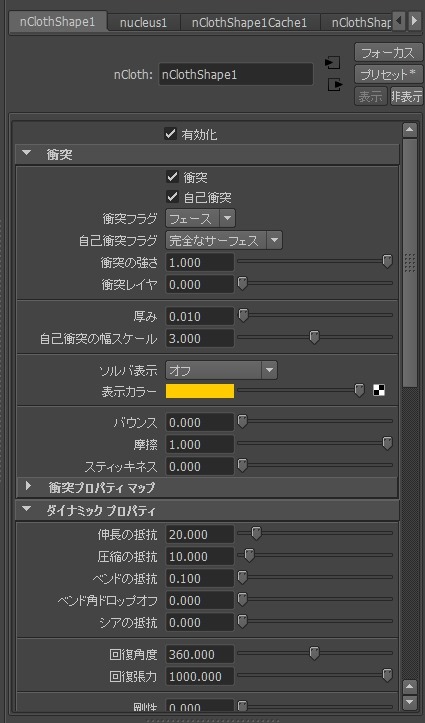

数値メモ

20140221_D  Create3D109020140221_D  Create3D1091




毛先をばっさり切ってみた。

20140221_D  Create3D109220140221_D  Create3D1093





トリムがどうなるのかと思ったけど、テクスチャも千切れているっぽい。

20140221_D  Create3D109420140221_D  Create3D1095



一番下に伸びている部分が、切っていない前髪。

毛先が揃っているのが、今切った部分。

20140221_D  Create3D1096



↓でOBJ書き出ししてマテリアルをあて直したけど

20140221_D  Create3D1097

20140221_D  Create3D1098

色が表示されない……



けれど、トリムはかかっている。



まぁ、ばっつんしたところで切れてるけど。

これは、UVの作成し直しなんだろう。

宿題。





  1. 髪の長さ別に短冊を作る。
  2. 顔まわりは細かくする。
  3. 顔まわり以外は、今回のメッシュの大きさでいい。
  4. 前髪と後ろ髪でメッシュを分ける。
  5. 前髪は多少固めにして、根元を立ち上がるようにする。
  6. 後ろ髪はストンと落ちるようにする。
  7. 風を前から当て、途中で風をゼロにして基本メッシュを作る。
  8. nClothを削除して、ヘアセットする。



うん。



ヘアセットするときに、縦のラインをカーブにして、全体を流線で動かすようにすると簡単かも。



というか、最初からMayaでカーブ描いたら?

『重なり』をつけるのが面倒臭いんだよ。そこを自動でしてほしい。



うん。



わたしの、髪の毛作成の奮闘ぶり(笑)

3Dで髪の毛を作成する | Create3D







レンダリングのバックを黒じゃ無くする方法(背景の色指定)も見つけておく。

20140221_D  Create3D1096

モデリングライトの設置方法も見つける。
