Autodesk Maya 2014で日本刀を作る。



ブーリアン演算で、茎と柄に目釘穴を開ける。

20160705_00Create3D2731



前記事↓

【Maya】日本刀、歌仙兼定を作る。25 【目貫を作る】 | Create3D-3dCG制作作業日記

シリーズ一覧記事。↓

  歌仙兼定の刀を作る | Create3D-3dCG制作作業日記



目釘穴をブーリアン演算で空ける。

ついでなので、目釘穴、ブーリアン演算使ってみようよ。

20160705_00Create3D2694

Autodesk Maya オンライン ヘルプ: ブーリアンを使用してポリゴン メッシュを統合する



↓メッシュが割れるだろうから極力近くにエッジを寄せる。

20160705_00Create3D269520160705_00Create3D2697



あらまぁっ! なんということでしょう!

20160705_00Create3D2696

超簡単にキレイに空いた!



いや、なんでこんなに感動しているかと言うと

シェードでブーリアン演算したときにこっぴどく痛い目にあったからw



あっ、そう?

穴開けたあとのパス整理は手動なんだ?

シェード10.5は、自動でパスの整合性をつけてくれたもんだから

ホント、とんでもないことになったんだ。



茎(なかご)穴も作り直す!

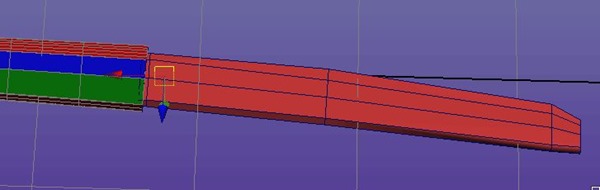

あれ? 刀身と茎が別メッシュになってる?

20160705_00Create3D2700

↓この時に刀身とメッシュを一つのメッシュにしてたのに。

20160705_00Create3D2701

【Maya】日本刀、歌仙兼定を作る。18 【柄巻を整える】 | Create3D-3dCG制作作業日記

↑このちょっと前からやりなおしたので、別メッシュのままだったらしい。

統合したメッシュも見つけたけど

穴二つ無いしw

ちょっと巧くなったので、今の技術で統合させる。

(これをすると普通は、どんどん遅くなる)



今回は、前回おぼえたブリッジで間をつなぐのでエッジの数を合わせる。

20160705_00Create3D2702



ブリッジ一発!

20160705_00Create3D2703

ここは実際の刀でも、ぐちゃっとなってるところなので、

容赦なく汚いメッシュを寄せ集めてしまう。



スムーズかけると↓こうなるので

20160705_00Create3D2704



↓メッシュを増やそうとしたらエッジリングが入らない。

20160705_00Create3D2705

これ、元が漫画用メッシュなので、テクスチャに頼らずにラインを入れるために

物凄い細かいエッジになってたのね。↓

【Maya】日本刀、歌仙兼定を作る。2 | Create3D-3dCG制作作業日記

高ポリにするときにある程度それを外したんだけど、ここを見落としていたらしいw



↓スムーズかけるとこうなることでもわかるように

20160705_00Create3D2704

ここのエッジで三角になってるからエッジループが入らないんだ。



前は、↓この三角を上までマージして無くしたんだよね。

20160705_00Create3D2706



今回は、上面図からフェースカットして、ここに三角を残したままにする。

20160705_00Create3D2707

茎の方も元のエッジに一本フェースカットでエッジを加えて、

つなぎ目に近い方のエッジをつなぎ目に寄せる。

これで、混沌はこのつなぎ目の数ミリの間に収まった。



茎穴をブーリアンで入れる。

20160705_00Create3D2708



エッジに跨がってしまったけど仕方ない。

20160705_00Create3D2709



エッジを加えて分割線を入れようとしたら……

20160705_00Create3D271120160705_00Create3D2712

オウッ!

この穴の頂点をいじると穴がふさがってメッシュが変になる!



↓しかも、フェースで選択したらこんなことに!(縦にエッジを追加した状態)

20160705_00Create3D2713



実験。

頂点のマージでも狂うのか?

20160705_00Create3D2714

フェースカットでエッジを交差させて、その頂点を穴にマージする。

20160705_00Create3D2715

できた!



カットして

20160705_00Create3D271620160705_00Create3D2717

面倒なので真ん中のフェースを削除。

↓頂点を縫合。整頓。

20160705_00Create3D271820160705_00Create3D2719



三角はあるけど、とりあえず、キレイになりました。

20160705_00Create3D2720

これでいいのかな?



なんか変なエッジになってる。

20160705_00Create3D272420160705_00Create3D2725

Mayaで、100倍で作った方がいいかな、と思う瞬間。

Dazサイズですると、Mayaの最小単位の方で作業することになるのでなにかと大変なんだ。



毎回、100倍で読み込もうと思ってるのに忘れてるw



20160705_00Create3D272620160705_00Create3D272720160705_00Create3D272820160705_00Create3D2729



20160705_00Create3D2731







シリーズ一覧記事。↓

歌仙兼定の刀を作る | Create3D-3dCG制作作業日記



関連記事

UV習熟 | Create3D-3dCG制作作業日記

Maya | Create3D-3dCG制作作業日記

3d小物作成 | Create3D-3dCG制作作業日記

3d服作成 | Create3D-3dCG制作作業日記



3Dで髪の毛を作成する | Create3D-3dCG制作作業日記

3Dで髪の毛を作成する | Create3D-3dCG制作作業日記

↑タグの統合そのうちします。





エンジョイ! & サンキュー♪
