Autodesk Maya 2014で、Marvelous Designer 5で作った服メッシュを綺麗にする。



前記事↓

【Maya】Victoria 7の服作成 ピチピチシャツ 3 | Create3D-3dCG制作作業日記



シリーズ一覧記事。↓

Victoria 7の服作成 ピチピチシャツ | Create3D-3dCG制作作業日記

Victoria 7の服作成 | Create3D-3dCG制作作業日記

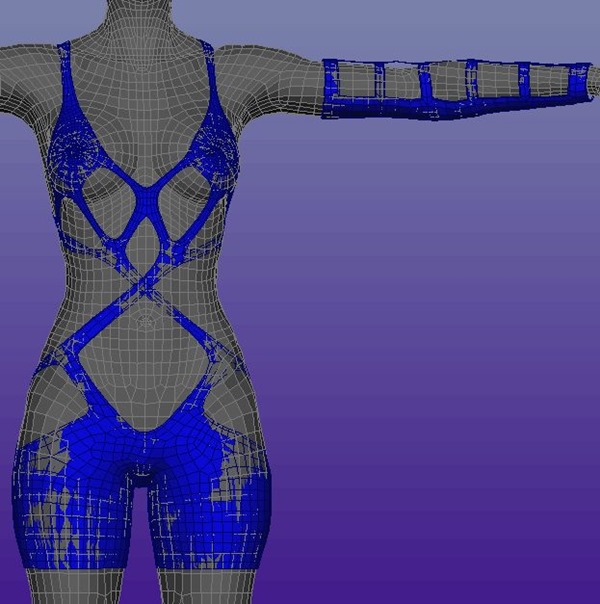

UV展開はあとまわし。

UVを割ろうかと思ったけど、またなおすかもしれないしあとまわし。

20160308_00Create3D0812

あとすること。

  1. ZBrushで全体的にフィットさせる。
  2. ZBrushでディスプレイメント作成。
  3. ZBrushでラインストーンをつける。



  1. ZBrushで全体的にフィットさせる。
  2. Mayaでメッシュを整える。
  3. MayaでUV展開する。
  4. ZBrushでディスプレイメント作成。
  5. ZBrushでラインストーンをつける。

これでいこう。



今のままだと、ストラップの太さが一定になってないので修正するんだけど

ZBrushでどうせまた細くなるので

UV展開の前にやって、

ストラップだけ切断して展開することにする。



こんな服をUV展開するの初めてだw

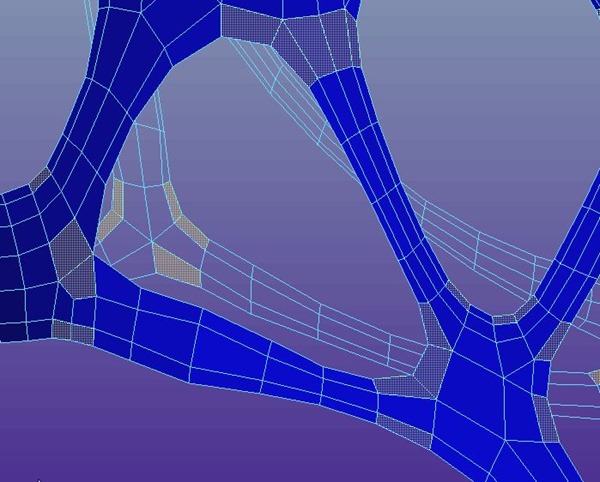

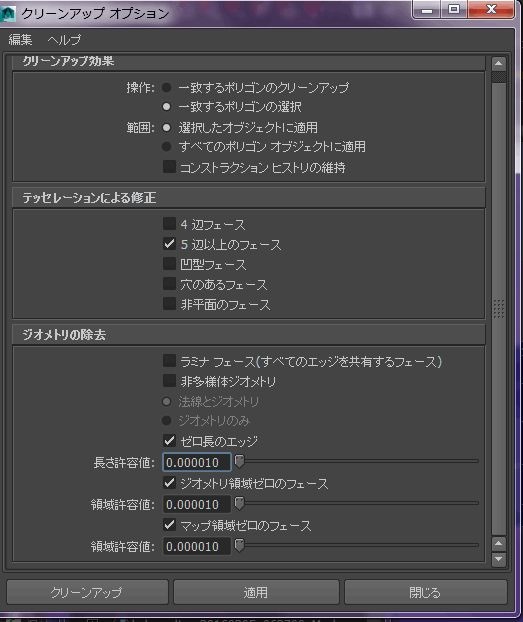

クリーンアップで四辺フェースが選択される?

20160308_00Create3D081320160308_00Create3D0814

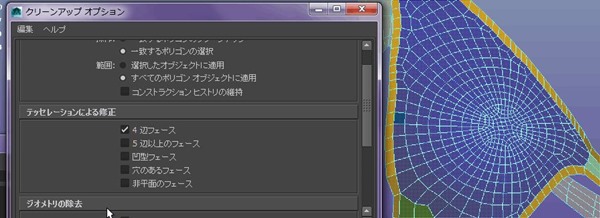

四辺だけを選択したら勿論、メッシュ全部選択されるけど

20160308_00Create3D082020160308_00Create3D0821

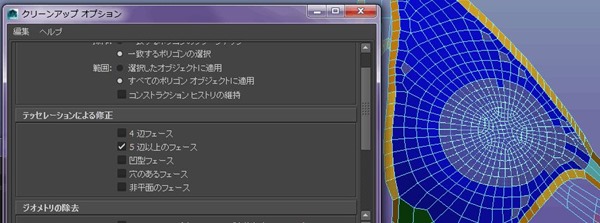

同じ部分が五辺だけ選択しても、候補に上がるのはやっぱり違うと思うんだなー。



UV割ったら↓こういうエッジが出てきた。

20160308_00Create3D0822



↓緑の辺に、二つの三つのフェイスが接続してるっぽい。

20160308_00Create3D0822 - コピー

けど、↓四角を選択して削除しても、三角のフェイスが残るわけではないのね。

20160308_00Create3D0822 - コピー (2)

選択範囲は四角しかないし、へんな頂点があるわけでもないし。

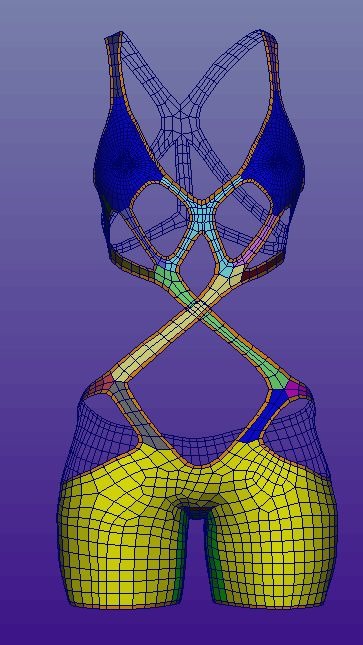

サーフェイス設定。

20160308_00Create3D0818

Surfacesごとに選択して、平面UVで割るのに

うっかりと全部共通の縁をつけてしまった失敗(T_T)



縁をつくる前まで戻るのも面倒だったので、

サーフェイスで選択して『選択範囲を拡大 シフト >』で縁を選択して

はみ出した分を削除して展開した。



なんて無駄!



pixivの3dグループで、 『Pack Island』で簡単にUVを並べられると教えていただいたのでやってみた。



その前に、毎回blenderの操作忘れてるのでおさらい。



注視点移動 右クリック。

視点移動 中ボタン

a 全選択

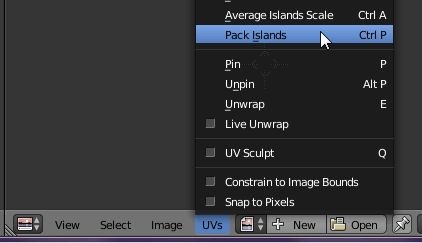

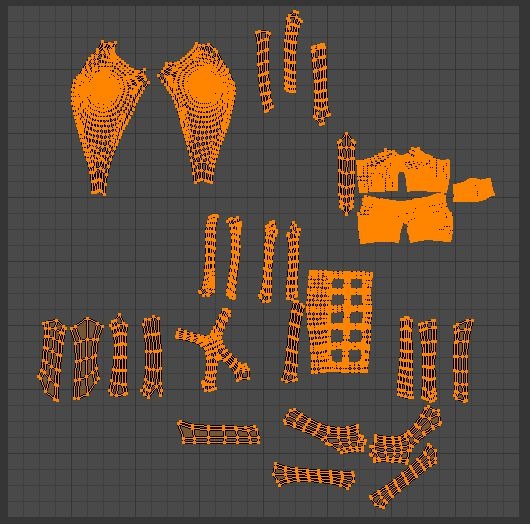

↓とりあえず展開しただけのUVをblenderにOBJで書き出し。

20160308_00Create3D082820160308_00Create3D0829



 『Pack Island』。一発でこんなんっ!

20160308_00Create3D0830

【 #blender UV展開】 『Pack Island』。テキトー展開して放置しただけのUVが、一発で正方形に埋めつくされる♪ ブラボー!シャカシャカ “”8(^∇^8)(8^∇^)8″” シャカシャカ

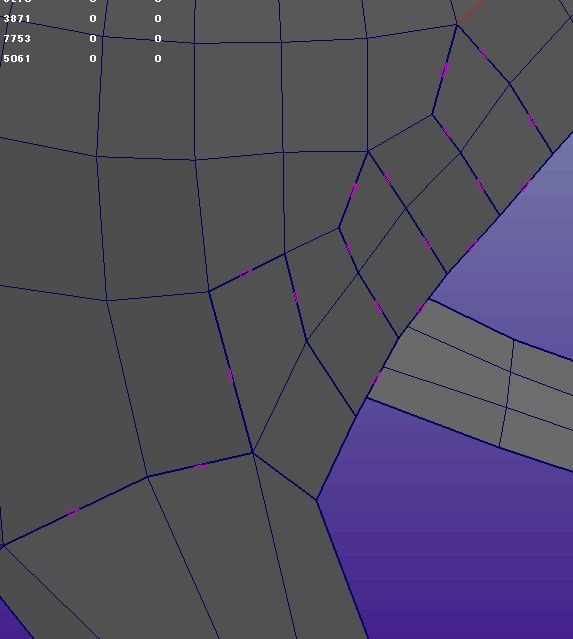

なんかはぐれものフェイスが出るのは、↓頂点はマージされてるけど、エッジがマージされてなかった。

20160308_00Create3D0837

エッジのマージツールで全部繋げたら綺麗になった♪



あと、blenderからMayaに返したときに大幅な位置ずれがおこった。

blenderに読み込んだときに、零地点のプレーが見えない状態でクリックしたときにずれたらしい。



マニピュレーター無しで移動できる弊害だった。





blenderから戻したらサーフェイス無くなったので、ZBrushで整えて戻した所。

20160309_00Create3D0842

フチをつけて、厚みをつける。



全部厚みをつけなくても、フチだけつけたら十分かなと。



ZBrushから返したら、三角になってて、要らないポイントがあることに気付いた。

20160309_00Create3D0843

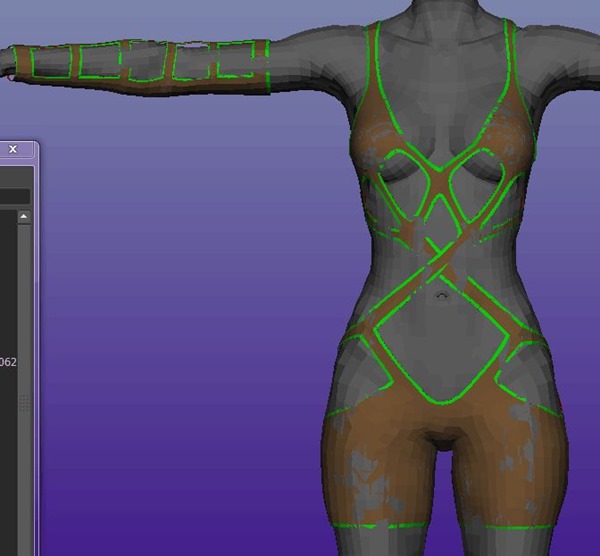

フチのサーフェイスに赤つけた。

サーフェイスで選択して複製して、マテリアルを青にする。

赤い方を奥に押し出し、エッジ二本。(クリース目的)

その部分の法線を裏返し。

青い複製メッシュと結合。

20160309_00Create3D0844
