噴き出す血を作る | Create3D の続き。

【流体】 噴出する液体を作る。【Blender2.67】

ある朝、こんなメモをしていた。

130605_D1167

起きてすぐ、思いついたことをメモするためのホワイトボード。



今、詰まっているのは、Fluidから連続して液体が出ない、ということ。

連続して液体をだすためには、ある程度のFluidの質量が必要であること。



質量を用意しても、『噴き出す』にはほど遠いこと。

どこかに設定があるのかもしれないけれど、フォース使って吹き飛ばす方がいいのかもしれないと思ったとき

このメモを思い出した。



流入口のオブジェクトをその一回り大きい障害物で囲み、一番上に少し間を開ける。

そしたら噴き出してくれないだろうか?



今回は円柱が流入口なので、それを複製。

130605_D1166



もうちょっと大きくして、上の蓋を別オブジェクトにして傾け、隙間を作る。



まず複製するのに検索(笑)

上の蓋を別オブジェクトにするのに検索。

Blender2.67の基礎をまったく勉強しないまま突き進んでおります。



そうそう、素直に基礎チュートリアルをする気にならなかったのは

空白キーを押すとメニューがでて使いやすいですよ、って書いてあったけど

↓うちのメニューはこの状態で、使いやすいとは思えなかったので、そのチュートリアルをしなかった。

130605_D1170





流体の円柱のまわりに障害物の立方体を置いた。

130605_D1171130605_D1172

ボリュームにすると流体がまったく動かなかったので、外郭にしたら↑の状態で止まった。

この液体はここにあるだけで、時間が経っても、滴ったり飛んで行ったりしない。



私の予想は、立方体の内側に液体がたまってくれることだった。


流入口の円筒を首と同じぐらいの面積にした。



130605_D1174



たしかに途切れずに噴き出しているけれど、首から噴き出す血はこんなんじゃない。

130605_D1173

こんな量は出ないから、円筒を小さくしたんじゃないか。

でも、小さくすると、流量が途切れるんだよね。



ホースを潰したように『噴き出させる』にはどうしたらいいんだろう。



もう一度、この円筒の外側に障害物の立方体を置いてみた。

130605_D1175

そうそう、こういう結果が欲しかった。

つまりは、さっきのは流量が少なかったってことか。



もう一度、立方体の蓋をずらした状態にしたら、やっぱりここで液体は止まった。

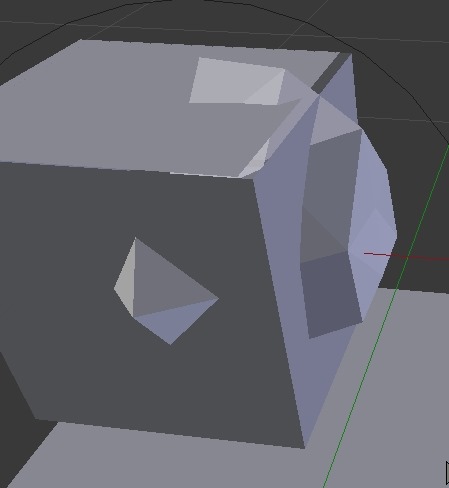

130605_D1176130605_D1177



蓋を完全に削除してみても、この通り。流量が増えない。

130605_D1178130605_D1179



130605_D1180障害物のスリップを『自由』にしたら
吹き上がった。



そういう問題だったンか。



130605_D1181

立方体を向こうにはみ出していることも一緒。

このはみ出しは一体なんなんだ。







あっちにおちてる。

130605_D1182



円柱の流入速度を100にしたら出てきた。

130605_D1184130605_D1185

流量の問題だったらしい。



この状態で障害物の蓋を少し締めたら、またこの状態でわだかまってる。

130605_D1186

狭い場所から噴き出させるってのはできないのかな?



粘土のプリセットの差。

130605_D1188130605_D1190

130605_D1191130605_D1192

130605_D1194130605_D1195


仕切り直し。



流体をたたいて飛沫を出してみよう。



  1. ドメインを作る。
  2. その中に入れ物を作る。
  3. その中に流体を作る。
  4. 流体を動かす障害物を作る。
  5. 障害物をアニメーションで動かす。

130605_D1201



予想。

右端から水が跳び出す。

130605_D1197130605_D1198130605_D1199130605_D1200

おう?



ああ!

『障害物』の『外郭』にして、上面を削除しても、その立方体の外郭が全部『障害物』なんだ?



障害物の立方体を蒲凹板にして、側面と床を造って『障害物』の入れ物にした。

130605_D1202

流体を上から落とす。

さっき、これをして、『上面をとった立方体の障害物』の中に流体がまったく入らなかったのでようやく気付いた。



上に浮かした水が入れ物の中に入った。

130605_D1203



ベラが水を入れ物から押し出していく。

130605_D1204



40コマ使って押し出したから、普通にあふれさせただけだった。

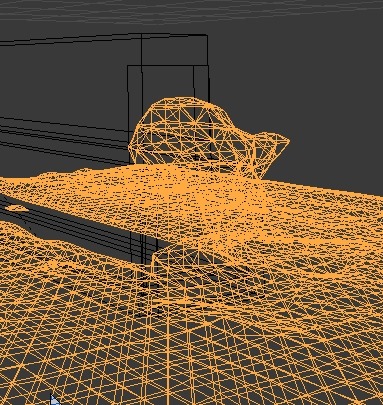

130605_D1205



今回は、5フレームで右端まで振り切った。



130605_D1206130605_D1207130605_D1208130605_D1209

右端がドメインにぶつかっていたので、ドメインを大きくしたら、同じ動きなのに、同じ飛沫が上がらなくなった(T_T)





で、ついでなので、さっきのやり直しとして、蓋をして隙間を開けてみた。

130605_D1210

どうやら、『狭い隙間から噴き出させる』ってのは無理っぽい。



今日の許容量超えたので、また後日。



今日、一時に目が覚めてからずっとこれやってた。

<

p>2013_06_05(水) am04:29
